Bộ Phớt Xi Lanh Tay Cần Máy Xúc (Arm Seal Kit) – Công Dụng Và Cách Chọn Phù Hợp

Trong hệ thống thủy lực của máy xúc, xi lanh tay cần đóng vai trò quan trọng trong việc điều khiển chuyển động của tay cần, hỗ trợ các thao tác đào đất, nâng và di chuyển vật liệu. Để xi lanh hoạt động đúng chức năng, các chi tiết làm kín bên trong cần đáp ứng yêu cầu về kết cấu và điều kiện vận hành.

Bộ phớt xi lanh tay cần máy xúc (Arm Seal Kit) là nhóm phụ tùng được sử dụng trong quá trình bảo dưỡng, sửa chữa xi lanh thủy lực. Khi phớt bị mài mòn hoặc hư hỏng, dầu có thể rò rỉ, ảnh hưởng đến khả năng làm việc của thiết bị.

Vậy Arm Seal Kit là gì, gồm những chi tiết nào và cần lưu ý điều gì khi tìm mua? Hãy cùng Năng Hưng Phát tìm hiểu trong bài viết dưới đây.

1. Bộ phớt xi lanh tay cần máy xúc (Arm Seal Kit) là gì?

Bộ phớt xi lanh tay cần máy xúc, thường được gọi là Arm Cylinder Seal Kit hoặc Arm Seal Kit, là tập hợp các chi tiết làm kín được sử dụng trong xi lanh thủy lực điều khiển tay cần máy xúc.

Khi máy vận hành, dầu thủy lực được dẫn vào các khoang xi lanh để tạo lực tác động lên piston. Chuyển động của piston và cần piston giúp điều khiển tay cần theo thao tác của người vận hành.

Các chi tiết phớt có nhiệm vụ hạn chế dầu rò rỉ qua những vị trí cần làm kín, đồng thời hỗ trợ bảo vệ các bộ phận bên trong xi lanh trước bụi bẩn và tạp chất.

Phân biệt xi lanh tay cần và xi lanh gầu xúc

Trên máy xúc thủy lực thông thường có nhiều nhóm xi lanh đảm nhiệm các chức năng khác nhau.

Xi lanh nâng cần (Boom Cylinder): Điều khiển chuyển động nâng, hạ cần chính.

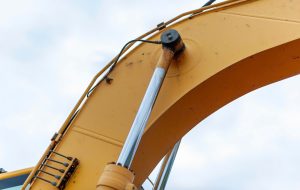

Xi lanh tay cần (Arm Cylinder): Điều khiển chuyển động của tay cần, còn gọi là stick.
Xi lanh gầu xúc (Bucket Cylinder): Điều khiển chuyển động đóng, mở gầu xúc.

Mỗi vị trí có thể sử dụng bộ phớt với kích thước và kết cấu riêng. Vì vậy, khi tìm mua Arm Seal Kit, khách hàng cần xác định đúng vị trí xi lanh cần sửa chữa.

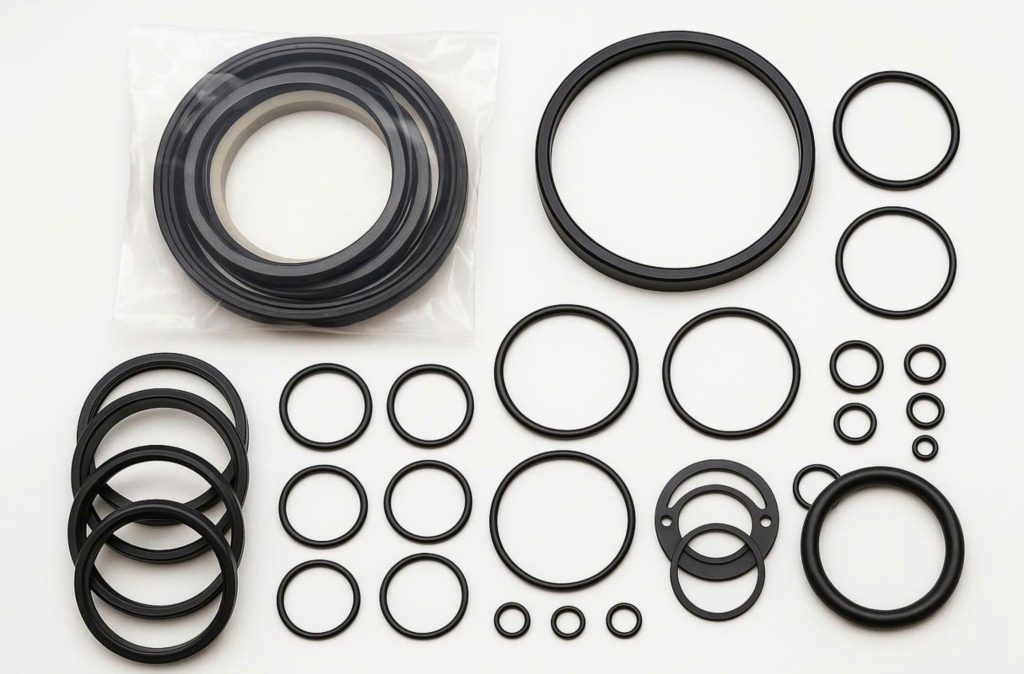

2. Cấu tạo của bộ phớt xi lanh tay cần máy xúc

Thành phần của bộ phớt phụ thuộc vào thiết kế xi lanh, mã phụ tùng và nhà sản xuất. Một bộ phớt có thể bao gồm các chi tiết sau.

2.1. Phớt cần piston (Rod Seal)

Phớt cần được lắp tại khu vực cần piston đi qua nắp xi lanh, có nhiệm vụ hạn chế dầu thủy lực thoát ra bên ngoài trong quá trình chuyển động.

Khi phớt cần bị mòn, người vận hành có thể nhận thấy dầu bám quanh cổ xi lanh hoặc xuất hiện trên bề mặt cần piston.

2.2. Phớt piston (Piston Seal)

Phớt piston có nhiệm vụ hạn chế dầu lọt giữa các khoang làm việc bên trong xi lanh.

Nếu khả năng làm kín suy giảm, xi lanh có thể không giữ được vị trí như thiết kế. Tuy nhiên, hiện tượng này cũng có thể liên quan đến van điều khiển và các chi tiết thủy lực khác.

2.3. Phớt chắn bụi (Dust Seal)

Phớt chắn bụi giúp hạn chế đất cát, bụi bẩn và các tạp chất bám trên cần piston xâm nhập vào bên trong xi lanh.

Đây là chi tiết đặc biệt cần quan tâm đối với máy xúc thường xuyên hoạt động tại công trường hoặc môi trường nhiều bụi.

2.4. Gioăng O-ring và vòng chống đùn

O-ring thường được sử dụng tại các vị trí làm kín tĩnh. Vòng chống đùn có thể được bố trí cùng gioăng để hạn chế biến dạng tại những vị trí chịu áp suất.

2.5. Vòng dẫn hướng (Guide Ring)

Vòng dẫn hướng hỗ trợ định vị piston hoặc cần piston, hạn chế tiếp xúc kim loại trực tiếp giữa các bề mặt chuyển động.

Lưu ý: Không phải mọi Arm Seal Kit đều bao gồm đầy đủ các chi tiết trên. Cần kiểm tra danh mục chi tiết thực tế của từng mã bộ phớt trước khi đặt mua.

3. Công dụng của bộ phớt xi lanh tay cần máy xúc

3.1. Hạn chế rò rỉ dầu thủy lực

Một trong những nhiệm vụ quan trọng của bộ phớt là duy trì khả năng làm kín tại các vị trí chuyển động và lắp ghép bên trong xi lanh.

Khi sử dụng đúng loại phớt và lắp đặt đúng kỹ thuật, lượng dầu rò rỉ có thể được kiểm soát theo yêu cầu thiết kế của hệ thống.

3.2. Hỗ trợ duy trì khả năng làm việc của xi lanh

Phớt piston giúp hạn chế dầu lọt qua giữa các khoang xi lanh, góp phần duy trì chênh lệch áp suất cần thiết để tạo lực chuyển động.

Khả năng hoạt động thực tế còn phụ thuộc vào tình trạng bơm, van, đường dầu và các thành phần khác của hệ thống thủy lực.

3.3. Hạn chế bụi bẩn xâm nhập

Máy xúc thường hoạt động trong môi trường có nhiều đất, cát và vật liệu xây dựng.

Phớt chắn bụi giúp làm sạch bề mặt cần piston khi chuyển động vào trong xi lanh, từ đó giảm nguy cơ tạp chất xâm nhập và gây mài mòn.

3.4. Góp phần bảo vệ các chi tiết bên trong

Khi bộ phớt hoạt động đúng chức năng, các bề mặt làm việc bên trong xi lanh được hỗ trợ bảo vệ trước những tác động liên quan đến rò rỉ và nhiễm bẩn.

Tuy nhiên, việc sử dụng bộ phớt mới không thể thay thế quá trình kiểm tra và sửa chữa các chi tiết cơ khí đã bị hư hỏng.

4. Dấu hiệu bộ phớt xi lanh tay cần máy xúc cần được kiểm tra

Trong quá trình vận hành, người sử dụng nên chú ý những biểu hiện bất thường của xi lanh tay cần.

4.1. Dầu thủy lực rò rỉ quanh cổ xi lanh

Nếu dầu xuất hiện thường xuyên tại khu vực cần piston đi qua nắp xi lanh, phớt cần có thể đã bị mòn hoặc hư hỏng.

Ngoài ra, cần kiểm tra bề mặt cần piston để xác định có xuất hiện vết xước, ăn mòn hoặc biến dạng hay không.

4.2. Tay cần không giữ được vị trí

Hiện tượng tay cần tự dịch chuyển khi không có thao tác điều khiển có thể liên quan đến rò rỉ bên trong xi lanh hoặc các bộ phận điều khiển thủy lực.

Đây là dấu hiệu cần được kỹ thuật viên kiểm tra, không nên tự kết luận phớt piston đã hỏng.

4.3. Chuyển động tay cần thiếu ổn định

Khi tay cần chuyển động chậm hoặc yếu bất thường, cần kiểm tra tình trạng xi lanh cùng hệ thống cấp dầu và điều khiển.

Sự cố có thể liên quan đến khả năng làm kín, nhưng cũng có thể xuất phát từ nhiều nguyên nhân khác.

4.4. Phớt chắn bụi bị rách hoặc biến dạng

Nếu phớt chắn bụi không còn ôm sát bề mặt cần piston, bụi bẩn có thể xâm nhập vào khu vực làm kín.

Khi phát hiện dấu hiệu này, nên kiểm tra tình trạng phớt và các bề mặt liên quan để xác định phương án bảo dưỡng.

5. Cách lựa chọn bộ phớt xi lanh tay cần máy xúc phù hợp

Để hạn chế mua nhầm phụ tùng, khách hàng cần đối chiếu thông tin kỹ thuật trước khi lựa chọn.

5.1. Xác định chính xác hãng và model máy xúc

Thông tin hãng máy và model là cơ sở ban đầu để xác định nhóm phụ tùng cần tìm.

Tuy nhiên, không nên chỉ dựa vào tên model vì một số dòng máy có thể sử dụng nhiều phiên bản xi lanh khác nhau.

5.2. Kiểm tra mã xi lanh hoặc mã bộ phớt

Mã xi lanh và mã phụ tùng giúp quá trình đối chiếu sản phẩm chính xác hơn.

Nếu có tài liệu phụ tùng của nhà sản xuất, nên sử dụng để kiểm tra mã tương ứng với thiết bị.

5.3. Đối chiếu kích thước và kết cấu

Trong trường hợp không xác định được mã bộ phớt, kỹ thuật viên có thể cần kiểm tra:

Đường kính cần piston.
Đường kính trong của xi lanh.
Kích thước rãnh lắp phớt.
Hình dạng và tiết diện phớt.
Vật liệu làm kín theo yêu cầu thiết kế.

Các thông tin này cần được đo đạc hoặc đối chiếu theo tài liệu kỹ thuật phù hợp.

5.4. Kiểm tra tình trạng xi lanh trước khi thay phớt

Nếu cần piston bị trầy xước, cong hoặc bề mặt trong xi lanh bị hư hỏng, việc thay bộ phớt mới có thể không xử lý được nguyên nhân gây rò rỉ.

Vì vậy, cần kiểm tra tình trạng các chi tiết liên quan trước khi tiến hành lắp đặt.

6. Những lưu ý khi thay thế Arm Seal Kit

Việc thay phớt xi lanh thủy lực cần được thực hiện bởi nhân sự có chuyên môn và tuân thủ quy trình an toàn của nhà sản xuất.

Trước khi tháo xi lanh, cần đưa máy về trạng thái an toàn, hạ hoặc cố định các bộ phận có nguy cơ chuyển động và giải phóng áp suất thủy lực đúng quy trình.

Trong quá trình sửa chữa, cần chú ý:

Vệ sinh khu vực làm việc để hạn chế bụi bẩn xâm nhập.
Kiểm tra bề mặt cần piston và lòng xi lanh.
Đối chiếu đúng chủng loại và kích thước bộ phớt.
Lắp đặt đúng vị trí, chiều hướng và hướng dẫn kỹ thuật.
Kiểm tra tình trạng rò rỉ và chuyển động sau khi hoàn tất.

Không sử dụng tay để kiểm tra trực tiếp vị trí nghi ngờ rò rỉ dầu khi hệ thống còn áp suất.

Đối với xi lanh có dấu hiệu hư hỏng cơ khí, cần xử lý nguyên nhân trước khi đưa thiết bị trở lại vận hành.

7. Bộ phớt xi lanh tay cần và bộ phớt xi lanh gầu xúc khác nhau như thế nào?

Cả hai đều thuộc nhóm bộ phớt xi lanh thủy lực máy xúc, nhưng được sử dụng ở những vị trí có chức năng khác nhau.

Arm Seal Kit sử dụng cho xi lanh điều khiển tay cần, trong khi Bucket Seal Kit sử dụng cho xi lanh điều khiển gầu xúc.

Do kết cấu và kích thước xi lanh có thể khác nhau, không nên sử dụng hai loại bộ phớt thay thế cho nhau khi chưa xác nhận khả năng tương thích.

Nếu cần tìm hiểu thêm về bộ phớt gầu xúc, khách hàng có thể tham khảo bài viết:

Bộ Phớt Xi Lanh Gầu Xúc (Bucket Kit) – Công Dụng, Dấu Hiệu Hư Hỏng Và Cách Lựa Chọn⁠.

Ngoài ra, nếu xi lanh máy xúc đang xuất hiện tình trạng rò rỉ dầu hoặc chuyển động bất thường, bạn có thể đọc thêm:

5 Dấu Hiệu Cần Thay Phớt Xi Lanh Máy Xúc Và Cách Kiểm Tra⁠.

Việc tham khảo những nội dung này giúp người sử dụng hiểu rõ hơn về dấu hiệu hư hỏng và các yếu tố cần kiểm tra trước khi thay thế phụ tùng.

8. Tìm hiểu bộ phớt xi lanh tay cần máy xúc tại Năng Hưng Phát

Khi cần tìm mua bộ phớt xi lanh tay cần máy xúc (Arm Seal Kit), việc xác định đúng mã phụ tùng và yêu cầu kỹ thuật là yếu tố quan trọng.

Năng Hưng Phát cung cấp kênh thông tin để khách hàng tìm hiểu và liên hệ về nhu cầu phụ tùng máy công trình.

Để thuận tiện cho quá trình tư vấn và kiểm tra sản phẩm, khách hàng nên chuẩn bị:

Hãng và model máy xúc.
Mã xi lanh hoặc mã bộ phớt, nếu có.
Hình ảnh bộ phớt cũ.
Thông tin kích thước đã được kiểm tra.
Số lượng sản phẩm cần tìm.

Khách hàng có thể liên hệ để hỏi về chủng loại và tình trạng cung ứng của bộ phớt phù hợp với nhu cầu.

Liên hệ Năng Hưng Phát để tư vấn và báo giá

CÔNG TY TNHH NĂNG HƯNG PHÁT

Hotline: 0939 666 588

Email: nanghungphat@gmail.com

Website: https://nanghungphat.com.vn

Bạn đang cần tìm Arm Seal Kit cho máy xúc? Hãy gửi mã xi lanh, model máy hoặc hình ảnh bộ phớt cần thay thế để Năng Hưng Phát hỗ trợ trao đổi thông tin sản phẩm và yêu cầu báo giá.

9. Câu hỏi thường gặp về Arm Seal Kit

Arm Seal Kit có dùng chung với Bucket Kit không?

Không mặc định dùng chung. Hai loại bộ phớt phục vụ các vị trí xi lanh khác nhau. Chỉ có thể thay thế khi đã xác nhận đầy đủ yêu cầu tương thích kỹ thuật.

Xi lanh tay cần bị chảy dầu có phải thay cả bộ phớt không?

Tùy thuộc vào nguyên nhân và mức độ hư hỏng. Cần kiểm tra phớt, cần piston, nắp xi lanh và các bộ phận liên quan trước khi quyết định thay thế.

Làm sao để xác định đúng bộ phớt cần mua?

Nên sử dụng mã xi lanh hoặc mã phụ tùng. Nếu không có, cần đối chiếu hình ảnh, kích thước và tài liệu kỹ thuật của xi lanh.

Có thể tự thay phớt xi lanh tay cần máy xúc không?

Công việc này đòi hỏi chuyên môn về hệ thống thủy lực và quy trình an toàn. Người không có chuyên môn không nên tự tháo lắp.

Kết luận

Bộ phớt xi lanh tay cần máy xúc (Arm Seal Kit) là nhóm phụ tùng quan trọng giúp hỗ trợ làm kín, hạn chế rò rỉ dầu và bảo vệ các chi tiết bên trong xi lanh thủy lực.

Việc lựa chọn đúng bộ phớt theo mã xi lanh, kích thước và yêu cầu kỹ thuật sẽ giúp hạn chế nhầm lẫn khi mua phụ tùng và hỗ trợ quá trình sửa chữa hiệu quả hơn.
